1、地下連續墻的發展

1938年，意大利首次進行了地下連續墻的試驗，后應用于 Santan Malin 大壩防滲工程（深達40米的截水止漏墻）；

1958年在青島月子口水庫、北京密云水庫建成了排樁式地下連續墻；

1973年，法國索列丹斯公司首先研制了液壓銑槽機；

1974年，上海采用普通抓斗挖槽進行地下連續墻試驗；

1976年，廣東省首先將地下連續墻施工技術應用于工業與民用建筑基坑支護工程；

1996年，我國首次引進一臺BC30型液壓銑槽機用于長江三峽二期工程；

2004年，上海軌道交通4號線修復工程地下連續墻厚1200mm，地下連續墻深為65m；

日本地下連續墻可深達140m；

2、地下連續墻“一墻多用“討論

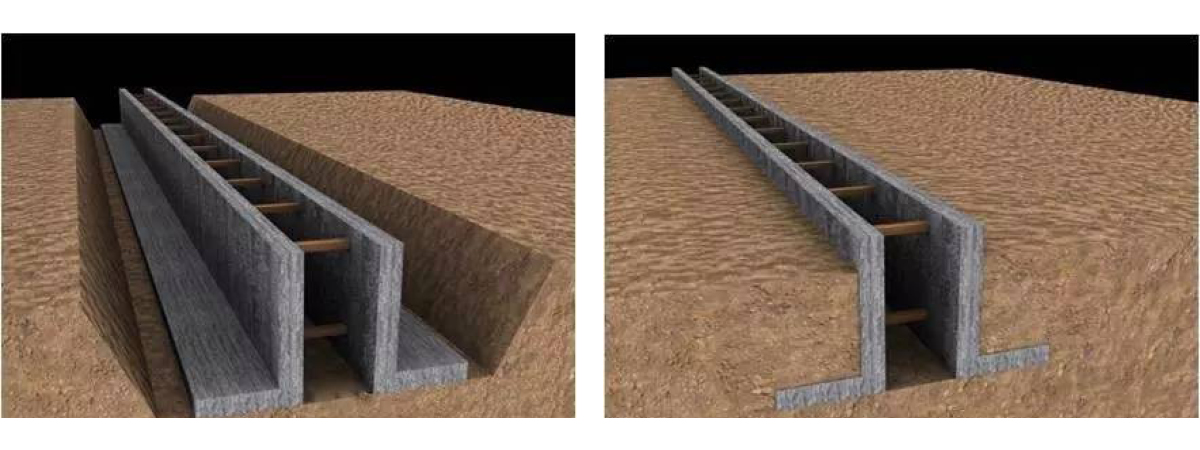

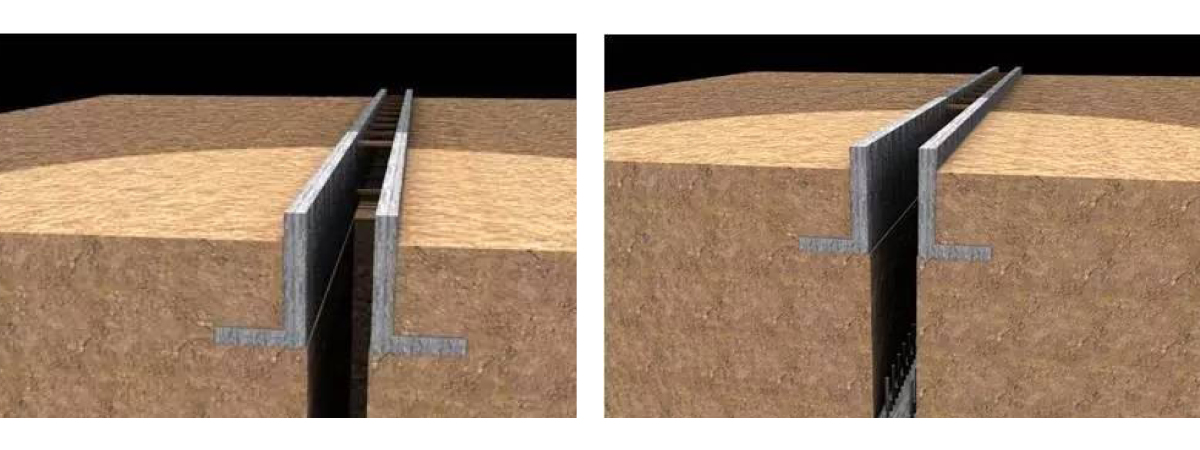

2.1、地下連續墻施工過程

2.2、地下連續墻特點

整體剛度大、強度高、對控制基坑水平位移效果好；

墻體接頭形式和施工方法的改進，防水可靠性高；

施工時振動小，噪音低，施工對臨近建筑物影響??；

適用于各種巖土地層，可在各種復雜條件下進行施工；

工效高，工期短，質量可靠；

占地小，節約地下空間，投資效益高；

可用于逆作法施工等。

2.3、地下連續墻兼做地下室外墻

基坑支護用地下連續墻的厚度一般大于600mm，厚度大于常規地下室結構外墻；

基坑支護的地連墻因主要承受水平作用的水土壓力，其墻體配筋大于地下室結構外墻所需配筋量；

基坑支護設計時，應控制墻體不能有過大彎曲變形，否則可能造成墻體出現大于規范允許的裂縫而出現滲漏，影響主體結構使用。因此，需驗算地下連續墻作為外墻使用的裂縫寬度，以滿足作為地下室永久性結構外墻的使用要求；

地連墻兼做地下室外墻，需驗算作為豎向結構承載力和沉降是否滿足要求。若不滿足要求，可連續墻的部分槽段可加深到較好的持力層實現邊樁基礎的作用并減小沉降。

地下連續墻施工造成的墻體不平整會影響主體結構外墻的使用，可通過人工處理和設置混凝土內襯墻進行覆蓋，方便后期裝修。

地下連續墻中設置預埋件，保證與主體梁板有效可靠連接，對柱位可通過加強配筋形成暗柱，作為邊柱使用，不占用空間。

接頭防滲是地連墻作為地下室外墻結構的難點。對于接頭滲水的處理除對接頭方式進行改進外，還可采用 “疏堵結合”的措施。堵的方式有：增加接頭處工字鋼的翼板長度，在墻體接頭處的外側設置膨脹止水帶，在墻體外側的接縫位置施工旋噴樁等，在底板與地連墻的連接處設置止水鋼板和膨脹止水帶等，在地連墻內側設置200-300mm厚的混凝土內襯墻，內襯墻與墻體之間施工防水層。疏的方式有，在內襯墻和地下連續墻之間設置疏水板，在底板下沿墻體位置設置暗溝排水等。

2.5、地下連續墻兼做邊樁基礎或抗浮構件

地下連續墻可看成是寬而扁的長樁基礎，嵌固深度大，側阻力及端阻力大，是較好的邊樁基礎構件；

地下連續墻自重大，阻力大，嵌固深度大，穩定性好，是較好的抗浮構件；

當?shù)剡B墻不滿足結構基礎承載力或抗浮的情況下，可適當加深地連墻嵌固深度，也可局部槽段加深。

注意對兼做邊樁基礎外墻的施工工藝控制，不能按照支護用連續墻的控制標準。

3、工程實例

工程實例1

某深基坑工程位于廣州市東風路，上部結構為19層的醫院建筑，地下設置4層地下室，開挖深度約為21.1m，周長410m?；颖笨拷煌ㄖ鞲傻?，南近東風路，東側緊貼已建建筑。周邊環境要求嚴格，且都為廣州的敏感區域，對變形控制極其嚴格；

地層：填土、粉質粘土可~硬塑~堅硬、全、強風化粉砂巖等，基坑底位于全風化巖層中，部分位于強風化巖層中。

總體地下水不豐富。

基坑支護采用地下連續墻（兼做地下室外墻，抗拔樁，邊樁基礎，邊柱）+一道內支撐+二道預應力錨索形式。地下連續墻厚度800mm，內側設置200mm內襯墻。

基坑監測顯示，墻頂水平位移最大值為17.6mm、墻體測斜最大值為27.2mm，均在允許的控制要求范圍內；

地下連續墻進入強風化巖層5m，嵌固深度約為6m，同時滿足基坑嵌固深度和地下室樁基沉降和承載力要求；

預埋接頭盒，與結構梁進行連接，預留鋼筋與結構樓板連接。

本項目的地下連續墻具有擋土、止水、地下室結構外墻、邊柱、邊樁基礎和抗拔基礎的綜合作用，實現了一墻多用。

工程實例2

某深基坑工程位于廣州珠江新城馬場路與花城大道交叉口，4層地下室，基坑開挖深度約18.3m，周長約300m。臨近既有地鐵5號線，對變形控制要求嚴格。

地層：填土、軟塑粉質粘土、淤泥質粉砂、可塑粉質粘土、粗砂、堅硬粉質粘土、強風化粉泥質粉砂巖等，基坑底位于粉質粘土或強風化巖層中。

總體地下水豐富。

基坑支護采用地下連續墻（兼做地下室外墻，抗拔樁，邊樁基礎，邊柱）內側設置300mm內襯墻+三道內支撐

基坑監測顯示，墻頂水平位移最大值為12.4mm、墻體測斜最大值為21.6mm，均在控制范圍內；

地下連續墻進入強風化巖層5m，嵌固深度約為5~6m，同時滿足基坑穩定要求的嵌固深度和地下室樁基沉降和承載力要求；

預埋接頭盒，與梁進行連接，預留鋼筋與結構樓板連接。

底板與連續墻植筋連接，對地下連續墻抗拔作用進行了考慮，減少了邊跨范圍內的抗拔構件；

本項目的地下連續墻具有擋土、止水、地下室結構外墻、邊柱、邊樁基礎和抗拔基礎的綜合作用，實現了一墻多用。

4、地下連續墻“一墻多用”的經濟性分析

根據以上原則：按市場綜合單價，考慮時間及地下室可利用空間等綜合效益：

工程實例1采用地下連續墻“一墻多用”的支護形式，共節省250.2萬元，經濟優勢明顯；

工程案例2采用地下連續墻“一墻多用”的支護形式，共節省164.8萬元，經濟優勢明顯。

5、總結

地下連續墻并不是只有在較差地層的深基坑中才可采用，只要綜合發揮地下連續墻的各項功用，在相對較好的地層中使用，也能產生更大的經濟、工期和社會效益，是地下工程開發的利器；

地下連續墻兼做地下室結構（外墻、邊樁、邊樁，抗拔樁）時，除需驗算基坑配筋和穩定性等相關要求外，還需滿足作為地下室結構的相關要求（裂縫寬度、豎向承載力、抗拔力和沉降等）。
