君豪樁基小課堂第2期∣巖土施工實踐中的起重機選型
發布者：君小豪
本期樁基礎小課堂為你帶來極品干貨
快和君小豪一起認真聽課吧！
我國的起重機制造業已有幾十年的歷史了，起重機是樁基礎施工中必不可少的設備之一，也是易引起安全事故的設備之一。所以，在施工實踐中，起重機選型是一個十分現實、緊迫的問題。如果選型過大，會增加成本；如果選型過小，會產生安全隱患。
本文以鋼筋籠吊裝為對象，提供了巖土施工實踐中起重機選型的計算步驟及操作要點，類似護筒、施工設備組件等吊裝時起重機選型可參考此文！
一
選型原則
在實踐中，如果合理選擇起重機的型號，則可以最大限度地發揮該設備的作用，從而提高工作效率，節約施工成本。如果起重機型號不合理，不僅會降低工作效率，增加施工成本，甚至?xí)鹌鹬貦C(jī)傾覆等安全事故。君小豪以中華人民共和國行業標準《建筑機械使用安全技術規程JGJ33-2012》作為起重機的選型基礎，實現起重機的選型原則：在保證安全的前提下，選擇型號最小的起重機，以降低施工成本。
二
基本要求
中華人民共和國行業標準《建筑機械使用安全技術規程JGJ33-2012》規定：
1、采用兩臺履帶吊時，起吊重量不得超過兩臺起重機在該工況下允許起吊重量總和的75%；不帶載行走時，起吊重量不得超過在該工況下允許起吊重量總和的80%；帶載行走時，起吊重量不得超過在該工況下允許起吊重量總和的70%。鑒于施工現場帶載行走較多，為了施工安全，推薦按照70%進行起重機選型。
2、主吊臂架最大仰角不得超過78°（圖1）。
3、考慮被吊物吊起后能旋轉180°，即被吊物在吊裝時不能碰撞主吊臂架。
4、按照6倍安全系數進行鋼絲繩選型，鋼絲繩與扁擔的夾角α宜為45°～60°。
5、起重機械應在平坦堅實（非軟弱）的地面上作業、行走和停放。作業時，地面坡度不得大于3°。

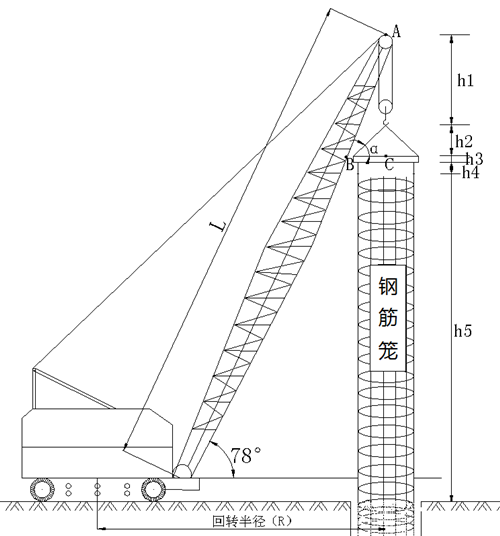

圖1 用履帶吊吊裝鋼筋籠驗算圖
三
起重機選型實例
1、計算參數
鋼筋籠直徑1.2m，鋼筋籠長70m，整個鋼筋籠重量約5t。
2、關鍵說明
以最后一節鋼筋籠與下面一節鋼筋籠焊接后，用起重機把整個樁長范圍內的鋼筋籠吊起，抽出穿桿杠，然后把鋼筋籠下放到孔底，此作業過程內，起重機所受的起吊重量最大，建議按5t來進行起重機選型。
如果起重機能把整個樁長范圍內5t鋼筋籠吊起，吊裝單節鋼筋籠時自然也是安全的。
3、距離關系
（1）起重滑輪組定滑輪到吊鉤中心距離h1=1.5m(圖1)。
（2）取鋼絲繩與扁擔的夾角α為60°，則吊鉤中心到扁擔距離h2=0.6×tan60°=1.1m。
（3）扁擔高度h3=0.1m。
（4）扁擔底到最后一節鋼筋籠頂距離h4=2m。
（5）最后一節鋼筋籠長度h5=9m（圖1）
4、是否碰主吊臂架計算
在吊裝過程中，為了能讓鋼筋籠旋轉180°，則BC距離必須大于鋼筋籠半徑。本工程鋼筋籠半徑為1.2/2=0.6m，所以BC=0.6+0.3=0.9m，即鋼筋籠與主吊臂架之間距離為0.3m。
AC=BC×tan78°=0.9×4.70=4.23m>h1+h2=1.5+1.1=2.6m。
即扁擔頂必須下放到4.23m處，此時，吊鉤中心要由原來假設的1.5m要下放到3.13m處，即4.23-1.1=3.13。
5、主吊臂長度L
L=（AC+h3+h4+h5）/sin78°=（4.23+0.1+2+9）/sin78°=15.64m。
說明在吊裝該鋼筋籠時，起重機主吊臂長至少為15.64m。

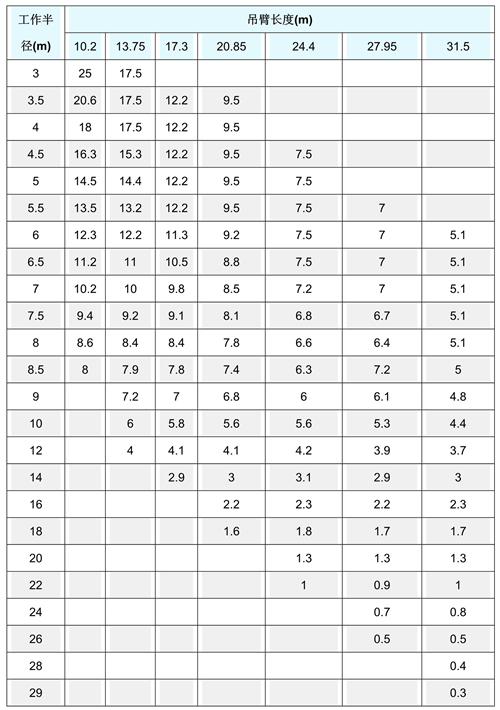

25t起重機性能見表1。
表1 25噸履帶吊起重性能表
6、選型方案：取臂長17.3m、回轉半徑取8.5m，則：
（1）臂長17.3m＞計算所得臂長L=15.64m，滿足要求。
（2）允許起吊重量7.8t，則7.8×0.7=5.46t，而實際起吊重量=5t，5.46t>5t，滿足起重機起吊安全要求。
四
評述
1、起重機選型實質上就是一個“湊”的過程，“湊”出一個安全性、經濟性最好的起重機，具體過程總結如下：
（1）選擇最大長度、最大重量的被吊物。
（2）根據被吊物的最大長度計算出起重臂長度。
（3）在起重機性能表上找到大于起重臂長度的最小主臂長。
（4）在最小主臂長縱欄里，根據回轉半徑選擇起吊重量。
（5）起吊重量的70%大于被吊物的最大重量。
2、在計算中，應充分考慮施工現場實際可用的回轉半徑。例如，按8.5m回轉半徑進行安全驗算，但施工現場實際可用的回轉半徑只有9.0m，則吊車的起吊重量降低，不滿足起重機起吊安全要求。
3、在起重機帶載行走時，起重臂應位于行駛方向的正前方，被吊物離地面高度不得大于500mm，并應拴好拉繩，防止晃動。
4、在同一臂長條件下，回轉半徑以中間偏上為佳。
供稿：中地君豪技術研究院

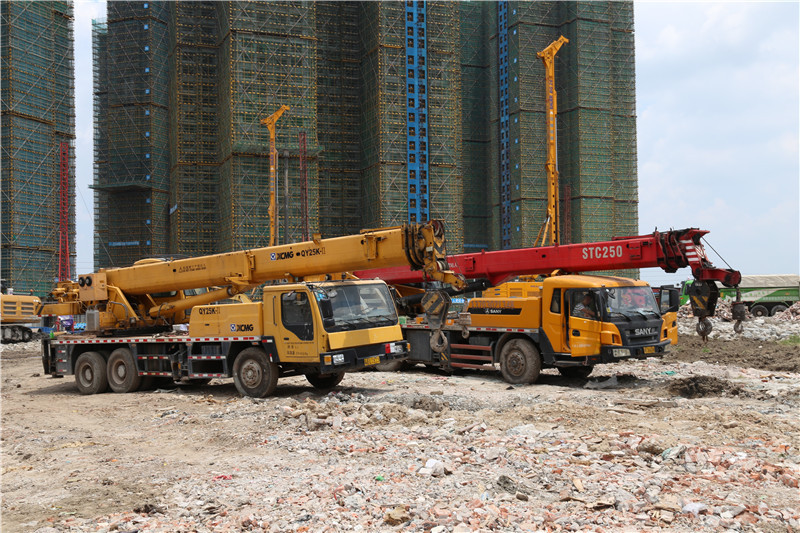

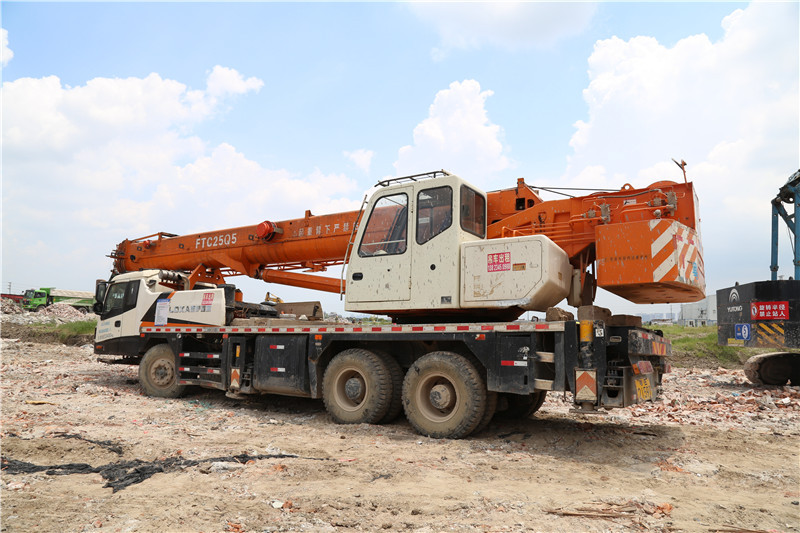

實景圖：西北區域、北滘美的大道碧桂園項目
~下課時間到~
你還可以在下方留言提問哦
下期精彩，不容錯過
